HYDRAULIC & MANUAL CRIMPING TOOLS

-------------------------------------------
Crimping Tool untuk Cable Lugs ( Kabel Skun)

Bagi anda yang memerlukan hydraulic crimping tool yang cocok untuk mengcrimping cable lugs ( skun kabel) CU maupun AL  berikut pilihan yang tersedia di pasaran.

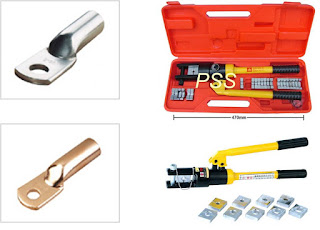

Berikut gambar dari Hydraulic Crimping Tool yang cocok untuk meng-crimping cable lugs (kabel skun) ukuran 16mm s/d dengan 300mm2.

Hydraulic Crimping Tools Type YQK-300 ( 16mm2 s/d 300mm2)

Bagi anda yang memerlukan Hydraulic Crimping Tool untuk ukuran antara150mm2 s/d 630mm2, maka tipe CO-630A adalah pilihan yang tepat.  Sedangkan untuk meng-crimping skun kabel antara 400mm2 s/d 1000mm2, maka yang cocok adalah tipe CO-1000.   Berikut gambar dari crimping tool tersebut.

Untuk bisa dipergunakan Hydraulic tipe CO ini memerlukan pompa hydraulic seperti gambar berikut.

Hydraulic PUMP

Silahkan tentukan hydraulic tipe yang mana yang anda butuhkan.

--------------------------------------
Crimping Tool untuk C-Clamp

Bagi anda yang memerlukan Hydraulic Crimping Tool yang bisa dipergunakan untuk "meng-crimping"  C-clamp dan berbagai jenis cable lug yang lain (skun kabel almunium dan tembaga), hydraulic crimping tool seri HT-131 adalah pilihan yang tepat.  Gambarnya seperti di bawah.

Hydraulic crimping tool seri HT-131, cocok untuk meng-crimping C-clamp  type CCT60 sampai dengan CCT240 dan juga cable lugs CU & AL ukuran 16 to 400 mm2.

C-clamp Hydraulic Crimping Tool ( type HT-131) - Yuhuan Wanding Machinery

Harga crimping tool tipe HT-131, yang  mana cocok untuk C-clamp cukup mahal, yaitu 6 s/d 8 kali lipat dari harga hydraulic rimping tool tipe YQK-300, yang dengan mudah kita peroleh di pasaran.


-------




Hubungi Bapak KOONG // SIGIT // SANTOSO
e-mail: lamdatek@yahoo.co.id // endysant@cbn.net.id

Nomer HP: 085283891600 // 085310538110 // 085814028789 // 085215866584

Nomer Faks: 0251-8384529
Alamat: TOKO GROUND ROD, Pasar Kenari Lama Lt. Dasar AKS No. 184
 Jl. Salemba Raya, Jakarta Pusat - Indonesia

INTERNET LINK TERKAIT PROTEKSI PETIR

Beberapa link internet yang tekait dengan proteksi petir dan sistem grounding, yang diadopsi dari web-site Tn. Akihito Shigeno.

http://www.lightningsafety.com/
http://www.lightningsafetyalliance.com/education.html
http://www.ee.nmt.edu/~langmuir/
http://www.thomson.ece.ufl.edu/lightning/
http://www.sirlinksalot.net/lightning.html
http://thunder.msfc.nasa.gov/
http://www.ul.com/lightning/
http://www.lightning.org/
http://www.ametsoc.org/
The Basis of Conventional Lightning Protection Technology
Lightning Rod Improvement Studies
Lightning Protection Systems Background for the AMS Statement on Lightning Protection Systems
A Critical View on the Lightning Protection International Standard

http://lecglobal.com/
http://www.erico.com/
http://www.allteccorp.com/
http://www.indelec.com/default.aspx
Erico system 3000
Erico system 1000
Lightning Preventor of America
Lightning Strike Protection
An Analysis of Advanced Lightning Protection Collection Technology
A Hybrid Lightning Strike Protection System
Alltec Catalog
Patent Coax down conductor
Patent Lightning Air Terminals and Method of Design and Application
Patent Non-Contaminating Lightning Protection System
Patent Lightning Dissipation Assembly
Prevent Lightning Strikes with Charge Transfer Systems
What Clients Say
Reaction towards Mr Abdul Mousa statements
NFC 17-102 July 1995
LPI Presentation
LPI Certificate

LIGHTNING & GROUNDING CABLE CONDUCTOR ( KABEL UNTUK PROTEKSI PETIR & PENTANAHAN)

Di pasaran tersedia berbagai jenis cable grounding, yang mana penggunaannya disesuaikan dengan kebutuhan teknis dan ketersediaan anggaran.  Berikut uraian dan penjelasan dari beberapa kabel konduktor yang dipakai dalam aplikasi sistem grounding / pentanahan dan sistem proteksi petir. Ada 6  jenis yang umum untuk dipakai, yaitu: kabel BC, kabel NYA, kabel AAC, kabel Coaxial, Aluminum Tape, Copper Tape. Berikut penjelasan untuk masing-masing jenis kabel konduktor.

--------------------------

KABEL BC - ( KABEL TEMBAGA TELANJANG)

Kabel BC (kabel tembaga telanjang) terbuat dari beberapa kawat tembaga yang dianyam. Kabel BC paling banyak dipakai untuk membangun sistem penangkal petir dan sistem grounding. Harganya relatif lebih murah dibandingkan dengan kabel konduktor jenis NYA yang akan dijelaskan pada bagian selanjutnya.   Kabel BC ini biasanya untuk ditanam di dalam tanah untuk membangun sistem grounding, atau dipakai sebagai down conductor untuk menghubungkan air terminal dengan sistem grounding.  Di pasaran tersedia kabel BC dari ukuran penampang 6mm2 s/d 500mm2.

Berikut spesifikasi teknis kabel BC dari salah satu merek.

Catatan: Ada perbedaan spesifikasi teknis untuk setiap merek.

-------------------------------------

KABEL BCC ( KABEL NYA) - (KABEL TEMBAGA TERBUNGKUS PVC)

 Kabel NYA terbuat dari kabel BC yang dibungkus dengan lapisan PVC.  Kabel NYA banyak dipergunakan untuk aplikasi sistem grounding dan aplikasi sistem penangkal petir.  Kabel ini lebih dipilih ketimbang kabel BC jika aplikasinya di tempat terbuka (tidak ditanam dalam tanah), untuk menghindari hubungan pendek dan sedikit menghindari pencurian. Harga kabel NYA lebih mahal dibandingkan dengan kabel BC.

 Berikut contoh spesifikasi dari salah satu merek yang ada di pasaran.

-------------------------------

KABEL AAC (ALL ALUMINUM CABLE)

Kabel AAC terbuat dari  beberapa kawat aluminum yang dianyam.  Kabel ini kebanyakan dipergunakan dalam aplikasi jaringan transmisi dan jaringan distribusi daya listrik. Sehubungan dengan maraknya kasus pencurian kabel BC dan kabel NYA , saat ini kabel AAC banyak dipakai dalam aplikasi sistem pentanahan (grounding) dan sistem proteksi petir.  Sifat hantar atau konduktifitas listrik dari kabel  jenis AAC ini jauh lebih rendah dibandingkan dengan kabel BC atau NYA, tapi dari sisi harga juga lebih murah dibandingkan dengan kabel BC dan kabel NYA.

Berikut spesifikasi teknis kabel AAC dari salah satu merek yang ada di pasaran.

Contoh Spesifikasi Kabel AAC

--------------------------------------------------------------
ALMUNIUM TAPE

Aluminum tape (berbentuk seperti penggaris) banyak dipakai sebagai konduktor yang menghubungkan air terminal dengan sistem grounding. Untuk volume yang sama, aluminum tape lebih ekonomis dibandingkan dengan kabel BC atau NYA.  Untuk volume yang sama aluminum tape bisa memberikan hantaran listrik yang lebih baik dibandingkan dengan kabel BC atau kabel NYA.

Aluminum DC-Clip

Di pasaran tersedia aluminum tape dengan berbagai ukuran seperti berikut.

Dari sekian banyak ukuran,  yang paling umum dipakai adalah aluminum tape dengan ukuran 25mm x 3mm. Beberapa operator selular menggunakan aluminum tape ukuran 25mm x 3mm sebagai down conductor di menara telekomunikasi.

--------------------------------------------------------------------------

TEMBAGA TAPE - COPPER TAPE

Tembaga tape yang berbentuk seperti penggaris merupakan konduktor yang paling baik untuk aplikasi sistem grounding dan sistem proteksi petir.  Di negara-negara maju dan di lingkungan industri perminyakan yang mengadopsi standar eropa, penggunaan copper tape dalam sistem proteksi petir dan sistem grounding adalah sangat umum.

Seperti halnya aluminum tape, copper tape ukuran 25 x 3 adalah paling umum tersedia di pasaran.

-------------------------------------

KABEL COAXIAL - ( COAXIAL CABLE )

Kabel coaxial tipe khusus dipakai dalam aplikasi sistem proteksi petir, sebagai down conductor. Meskipun performanya sangat baik, namun penggunaan kabel jenis ini sangat jarang karena harganya yang sangat-sangat mahal. Salah satu produk yang tersedia di pasaran adalah kabel Ericore buatan Erico. Gambar di bawah menunjukkan gambar cable coaxial Ericore dan contoh aplikasi kabel tersebut sebagai down conductor sistem proteksi petir.

Ericore dari Erico

Cable Coaxial Ericore dari Erico

Kabel tersebut memiliki diameter luar sampai 3.6 cm. Sebuah ukuran kabel down conductor yang sangat besar.
